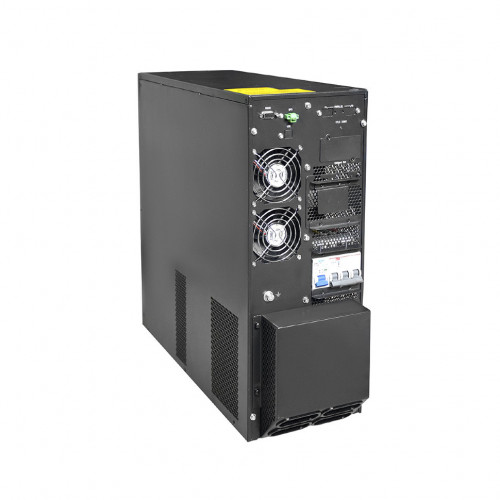

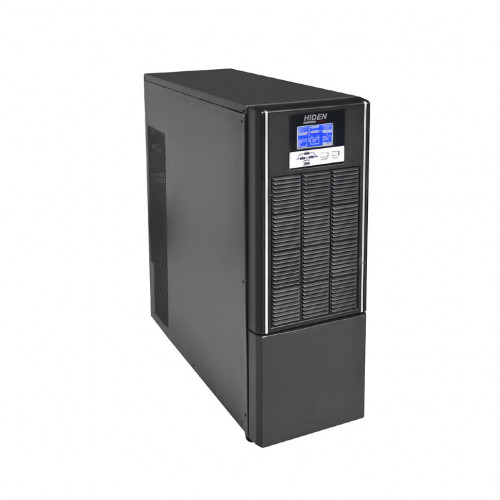

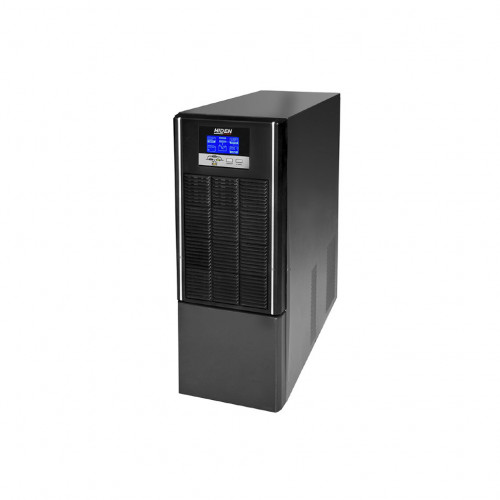

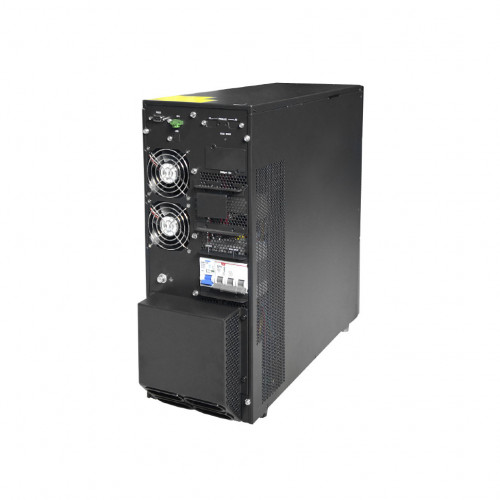

ИБП HIDEN EXPERT HE31020XL, подключение внешних АКБ, 20 kVA/20 kW (PF=1)
ИБП Hiden Expert HE31020XL — это трёхфазный онлайн-ИБП двойного преобразования с полной мощностью 20 кВА / 20 кВт и коэффициентом мощности PF = 1. Устройство в напольном исполнении работает с подключением внешних аккумуляторных батарей высокой ёмкости, обеспечивая длительную автономию при жёстких ограничениях по занимаемым габаритам. Решение предназначено для защиты серверного оборудования, объектов банковской сферы, транспортной и телеком-инфраструктуры, инженерных систем зданий, медицинского, насосного, промышленного, отопительного и холодильного оборудования, систем безопасности и контроля доступа, а также коммутаторов и маршрутизаторов.
Ключевые преимущества
- Трёхфазный вход / однофазный выход объединяет мощность промышленной сети и простоту однофазной нагрузки.
- Технология двойного преобразования обеспечивает полную изоляцию нагрузки от помех и провалов входной сети.
- Коэффициент мощности PF = 1 гарантирует полную передачу 20 кВт активной мощности без реактивных потерь.
- Инвертор третьего поколения с высоким КПД: до 95 % в онлайн-режиме и 98 % в ECO-режиме.
- Мощное зарядное устройство с трёхступенчатым интеллектуальным зарядом током 5 А для внешних АКБ большой ёмкости.
- Масштабируемая ёмкость батарей (16–20 шт.) с настраиваемой шиной постоянного тока для длительной автономии.
- Высокая перегрузочная способность инвертора и статического байпаса устойчиво переносит кратковременные перегрузки.
- Интеллектуальное управление зарядом АКБ продлевает срок службы аккумуляторов.
- Журнал событий с регистрацией данных упрощает контроль и диагностику работы ИБП.
- Параллельная работа с резервом N+X или наращиванием мощности (опция).
- Защитное лаковое покрытие печатных плат повышает отказоустойчивость в сложных условиях эксплуатации.
- Удобная цветная ЖК-панель с настройкой параметров и выбором режима работы с высоким КПД.
Технические характеристики с инженерным обоснованием
| Параметр | Значение | Инженерное обоснование | Практический эффект |
|---|---|---|---|
| Полная мощность | 20 кВА | Соответствует номиналу выходного инвертора. | Питание мощной критической нагрузки. |
| Активная мощность | 20 кВт (PF=1) | Выходной коэффициент мощности доведён до 1. | Полное использование заявленной мощности. |
| Топология | On-line (двойное преобразование) | AC-DC-AC преобразование изолирует нагрузку от сети. | Нулевое время перехода и защита от помех. |
| Фазы входа / выхода | 3 фазы / 1 фаза | Трёхфазное питание с однофазной выдачей. | Экономия ёмкости трёхфазной сети при однофазной нагрузке. |
| Форм-фактор | Напольный | Компактная вертикальная конструкция 190×553×336 мм. | Экономия места в серверных и технических помещениях. |
| Номинальное входное напряжение | 380 / 400 / 415 В | Соответствует трёхфазным сетям разных стандартов. | Работа в сетях разного класса напряжения. |
| Диапазон входных напряжений | 190 ~ 499 В (линейное) | Широкий рабочий диапазон с линейным снижением мощности. | Устойчивость к просадкам и отклонениям напряжения. |
| Входная частота | 40 ~ 70 Гц | Широкая полоса синхронизации. | Совместимость с нестабильными сетями и генераторами. |
| Входной коэффициент мощности | ≥0,99 | Активная коррекция входного тока. | Минимизация реактивных потерь в питающей сети. |
| Точность выходного напряжения | ±1 % | Стабилизация выходного каскада. | Стабильное питание чувствительного оборудования. |
| Искажения выходного напряжения | <1 % / <3 % (линейная / нелинейная) | Высокая чистота синусоиды. | Корректная работа электроники и приводов. |
| Выходная частота (от АКБ) | 50 ±0,1 Гц | Стабилизация частоты в батарейном режиме. | Стабильная частота при отключении сети. |
| Крест-фактор | 3:1 | Запас по импульсным токам нагрузки. | Надёжное питание блоков питания импульсного типа. |
| Перегрузочная способность (сеть) | до 110 % — 10 мин; 111–125 % — 1 мин; 126–150 % — 30 с | Дифференцированные пороги защиты. | Короткие перегрузки не отключают нагрузку. |
| КПД (on-line / ECO) | 94,2 %–95 % / 98 % | Энергоэффективные преобразователи и ECO-режим. | Снижение тепловыделения и затрат на электроэнергию. |
| Внешние АКБ | 16 шт. (настраивается 16–20) | Батарейная шина 192 В (настраивается 192–240 В). | Масштабируемая ёмкость для длительной автономии. |
| Тип батарей | AGM VRLA / GEL | Совместимость с двумя типами свинцово-кислотных АКБ. | Гибкий выбор батарей под требования проекта. |
| Ток заряда | 5 А | Трёхступенчатый интеллектуальный заряд. | Восстановление 90 % ёмкости за 8 часов. |
| Интерфейсы | RS-232 | Опции: SNMP, USB, панель дистанционного мониторинга. | Удалённый контроль и управление. |
| Температура хранения | −40 °C ~ +70 °C | Расширенный диапазон хранения. | Устойчивость к транспортировке и складскому хранению. |
| Уровень шума | <50 дБ / <58 дБ | Низкий акустический фон. | Комфортная работа в офисах и технических помещениях. |
| Вес | 18 кг (брутто 20 кг) | Компактная конструкция для своей мощности. | Простой монтаж и перемещение. |
Для кого этот ИБП?
- Операторы серверных и ЦОД-инфраструктур средней и повышенной мощности.
- Специалисты банковской сферы и объектов транспортной инфраструктуры.
- Инженеры жилых и офисных зданий, медицинских и телеком-объектов.
- Службы, отвечающие за насосное, промышленное, отопительное и холодильное оборудование.
- Системы безопасности, контроля доступа и сетевой инфраструктуры.
Комплектация ИБП HE31020XL
- ИБП Hiden Expert HE31020XL (без встроенных АКБ).
- Кабель интерфейса RS-232.
- Руководство по эксплуатации.
Внешние аккумуляторные батареи и батарейные блоки приобретаются отдельно. USB, SNMP-карта, панель дистанционного мониторинга и плата параллельной работы — опционально.
FAQ — Часто задаваемые вопросы
1. Каково назначение трёхфазного входа модели?
Вход рассчитан на трёхфазную питающую сеть (380/400/415 В), что позволяет подключать ИБП к промышленной сети и равномерно распределять нагрузку по фазам.
2. Почему модель без встроенных батарей?
Устройство предназначено для подключения внешних АКБ высокой ёмкости, что позволяет точно рассчитать и масштабировать время автономной работы под конкретную задачу.
3. Сколько внешних АКБ требуется?
Количество настраивается в диапазоне 16–20 шт. при напряжении шины 192 В по умолчанию, которое также можно изменять (192–240 В).
4. Можно ли увеличить время автономной работы в будущем?
Да, достаточно установить батареи большей ёмкости или дополнительные батарейные блоки — сам ИБП менять не потребуется.
5. Поддерживает ли модель параллельную работу?
Да, предусмотрена опция параллельной работы с резервированием N+X или наращиванием мощности.
6. Как обеспечивается надёжность в сложных условиях?
Печатные платы защищены специальным лаковым покрытием, а производство проходит под непрерывным контролем качества, что повышает отказоустойчивость устройства.
7. Какие интерфейсы мониторинга доступны?
Базовая комплектация включает RS-232; опционально доступны USB, SNMP-карта и панель дистанционного мониторинга.
