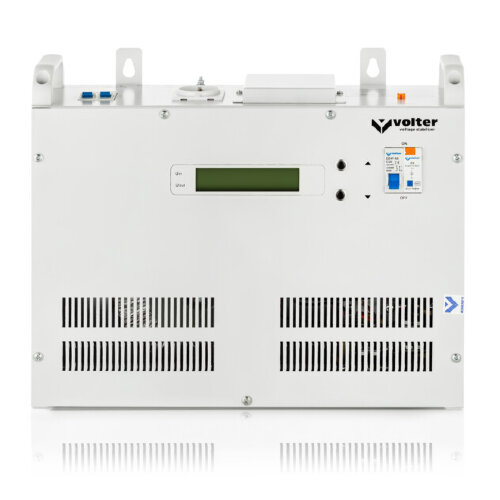

Стабилизатор напряжения Volter СНПТО-5.5 ПТС

Стабилизатор напряжения Volter СНПТО-5.5 ПТС

Однофазный стабилизатор напряжения СНПТО-5.5 ПТС используется в потребительских сетях переменного тока. Электроприбор предназначен для устранения колебаний напряжения на входе в интервале 170-265 В. При этом стабилизатор нивелирует напряжение на выходе до значения 220 В -3% +2%. Устройство работает с группами потребителей суммарной мощностью до 5,5 кВт (6,9 кВА). При подаче на вход аппарата чрезмерно завышенного напряжения электроснабжение потребителей прекращается. Рабочий режим прибора восстанавливается без внешнего вмешательства при возвращении значения входного напряжения в допустимые пределы. Напряжение отсечки (срабатывания защиты) — 285 В. Стабилизатор оборудован защитой от перегрева, превышения нагрузки и короткого замыкания. Класс защиты — IP20. КПД агрегата — 98 %.

Стабилизатор предназначен для использования в бытовых электросетях, сетях электроснабжения офисов, учреждений и предприятий.

Аппарат работает по принципу ступенчатого регулирования напряжения. В его конструкцию входят автотрансформатор (с отводами обмотки), силовые электронные ключи (симисторы), блок контроллера, система индикации и корпус. При отклонении напряжения на входе от номинала контроллер анализирует его значение и отдает указание на симисторы, которые совершают перекоммутацию силовой цепи стабилизатора на необходимый отвод обмотки автотрансформатора. В конечном итоге напряжение на выходе прибора остается в пределах паспортных значений. Количество ступеней регулировки — 16. Регулировочный шаг — 5,9 В.

Аппарат собран в стальном корпусе габаритами 350×420×160 мм. На передней панели корпуса размещены автоматические выключатели и светодиодная индикация. Подключение нагрузки и питающей сети — клеммное. Также на выходе прибора имеется евророзетка. Устройство предназначено для размещения на горизонтальных не токоведущих поверхностях или на вертикальных стенах (предусмотрены крепления). Вентиляция стабилизатора — естественная, через отверстия в корпусе, который, также, является радиатором охлаждения. Вес прибора — 22,5 кг.

Стабилизатор Volter предназначен для использования при температуре от -40 до +40 °C. Относительная влажность не должна превышать 80 %. Гарантийный срок эксплуатации — 5 лет.
