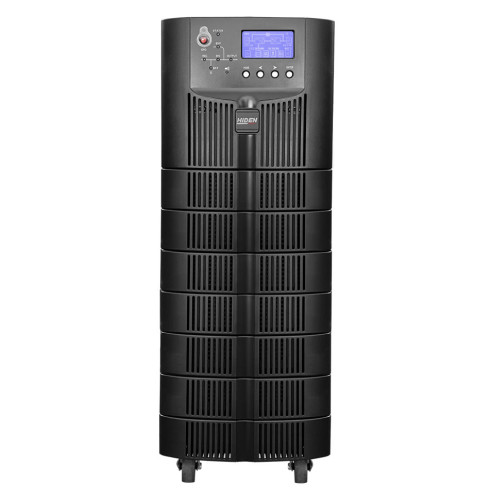

ИБП HIDEN EXPERT HE33020XL, подключение внешних АКБ, 20 kVA/18 kW (PF=0,9)
ИБП Hiden Expert HE33020XL — это трёхфазный онлайн-ИБП двойного преобразования с полной мощностью 20 кВА (18 кВт) и коэффициентом мощности 0,9, обеспечивающим высокую отдачу активной мощности. Устройство напольного исполнения с трёхфазным входом и трёхфазным выходом и подключением внешних аккумуляторных батарей, оснащённое инвертором третьего поколения с высоким КПД и функцией холодного старта. Оптимальное решение для защиты критической нагрузки в серверных, дата-центрах, банковской сфере, на объектах телеком- и транспортной инфраструктуры, в медицине и инженерных системах зданий, где критичны компактные габариты и гибкое масштабирование автономности через внешние батарейные массивы.
Ключевые преимущества
- Высокий выходной коэффициент мощности 0,9 — отдача 18 кВт при 20 кВА — больше полезной активной мощности для питания серверов и сетевого оборудования по сравнению с моделями с коэффициентом 0,8.
- Подключение внешних АКБ — автономность наращивается под задачи объекта: от короткого аварийного резерва до многочасовой работы на ответственных объектах без ограничений по ёмкости встроенного отсека.
- Чистая синусоида на выходе — нулевое время переключения и искажения <1% на линейной / <6% на нелинейной нагрузке (IEC/EN 62040-3) — идеально для чувствительного оборудования: серверов, жёстких дисков, систем хранения и медицинской техники.
- Двойное преобразование (онлайн-топология) — полная изоляция нагрузки от помех, провалов и скачков сети для ответственного оборудования.
- Двойной ввод (раздельный ввод байпаса) — питание основного пути и байпаса от независимых линий — повышает отказоустойчивость и упрощает эксплуатацию.
- Параллельная работа N+1 и N+X — масштабирование мощности и резервирование без остановки нагрузки при расширении системы.
- Высокий КПД инвертора третьего поколения — до >95% в онлайн-режиме — снижение эксплуатационных затрат и тепловыделения.
- Функция холодного старта — запуск ИБП при полном отсутствии электросети от батарей — критично для удалённых и резервных объектов.
- Интеллектуальное управление батареями — автоматический контроль заряда, температуры и состояния внешних АКБ — продлевает срок службы батарей и предотвращает перезаряд.
- Дружелюбный ЖК-дисплей LED+LCD с функцией настройки — отображает нагрузку, параметры сети и режим работы, позволяет конфигурировать ИБП без подключения ПК.
- Широкие коммуникационные возможности — RS-232, RS-485, USB, опции SNMP и сухих контактов — интеграция в системы мониторинга и совместимость с дизель-генератором.
- Высокая перегрузочная способность — до 110% в течение 60 минут, 150% в течение 1 минуты — выдерживает пусковые токи мощного оборудования без отключения.
- Надёжная конструкция и гарантия 48 месяцев — профессиональное исполнение и длительная заводская гарантия.
Технические характеристики с инженерным обоснованием
| Параметр | Значение | Инженерное обоснование | Практический эффект |
|---|---|---|---|
| Полная мощность | 20000 ВА | Трёхфазная топология двойного преобразования — стабильная работа при пиковых и длительных нагрузках. | Подходит для защиты серверного шкафа, сетевого и ответственного оборудования. |
| Активная мощность | 18000 Вт | Коэффициент мощности 0,9 — высокая отдача активной мощности для современного IT-оборудования. | Подключение большего числа устройств без перегрузки инвертора. |
| Форм-фактор | Напольный | Габариты 350×738×1335 мм — напольный корпус для трёхфазной мощности 20 кВА. | Стабильная установка в серверных и технических помещениях. |
| Входное напряжение | 3Ph+N+PE, 380/400/415 В | Трёхфазное питание с широким рабочим диапазоном 304–478 В (линейное) при полной нагрузке. | Стабильная работа даже при нестабильной промышленной сети. |
| Входная частота | 50/60 Гц, диапазон 40–70 Гц | Широкий диапазон входной частоты — корректная работа при колебаниях сети. | Совместимость с дизель-генератором и нестабильным электроснабжением. |
| Входной коэффициент мощности | Более 0,99, искажения тока <3% | Активный корректор коэффициента мощности снижает нагрузку на питающую сеть. | Меньше реактивных потерь и стабильная работа при неидеальной сети. |
| Выходное напряжение | 380/400/415 В (линейное) | Стабильность выходного напряжения ±1,5% — инвертор третьего поколения обеспечивает точную стабилизацию. | Безопасное питание чувствительного оборудования без скачков. |
| Стабильность частоты | ±0,1% | Точная синхронизация выходной частоты с эталонным генератором. | Корректная работа оборудования, чувствительного к частоте сети. |
| Перегрузочная способность | 110% — 60 мин; 125% — 10 мин; 150% — 1 мин | Усиленная инверторная цепь выдерживает кратковременные пусковые токи. | Без отключений при запуске мощного оборудования. |
| Батарейная шина | ±240 В DC, внешние АКБ | Поддержка внешних батарейных массивов с контролем плавающего и выравнивающего заряда. | Масштабирование автономности до необходимого времени резерва. |
| Интеллектуальное управление батареями | Плавающий заряд 2,25 В/эл., температурная компенсация 3,0 мВ/°C | Автоматический контроль параметров заряда продлевает срок службы АКБ и предотвращает перезаряд. | Снижение затрат на замену батарей и надёжный резерв. |
| Мощность зарядного устройства | 10% от мощности ИБП (настраивается 1–20%) | Достаточный ток заряда для быстрого восстановления ёмкости внешних АКБ. | Готовность к следующему отключению сети в короткие сроки. |
| КПД | Онлайн-режим >95%, батарейный >95% | Инвертор третьего поколения с низкими потерями преобразования. | Снижение затрат на электроэнергию и тепловыделения в серверной. |
| Байпас | Время переключения 0; выдерживает 125% длительно | Электронный байпас с мгновенным переключением защищает инвертор при перегрузках. | Работа нагрузки продолжается даже при аварийных перегрузках. |
| Тепловыделение | 0,95 кВт без заряда; 1,35 кВт при заряде | Оптимизированная схема преобразования снижает потери мощности в тепло. | Меньше требований к вентиляции и кондиционированию серверной. |
| Интерфейсы управления | RS-232, RS-485, USB; опции SNMP и сухие контакты | Поддержка протоколов удалённого мониторинга и интеграции с ДГУ. | Централизованный контроль и автоматизация без участия оператора. |
| Уровень шума | 58 дБ при 100% нагрузки, 55 дБ при 45% | Оптимизированная система охлаждения с контролем температуры. | Приемлемый уровень шума для технических и серверных помещений. |
| Габариты и вес | 350×738×1335 мм; 244 кг | Напольный корпус без габаритных встроенных батарей. | Устойчивая установка при высокой мощности. |
| Степень защиты | IP20 | Защита от прикосновения к токоведущим частям. | Безопасность персонала в офисных и технических помещениях. |
| Гарантия | 48 месяцев | Производитель подтверждает надёжность компонентов и сборки. | Долгосрочная защита вложений без скрытых исключений. |
| Соответствие стандартам | EN/IEC 62040-1/2/3, IEC 60950, IEC 61000 | Соответствие международным требованиям безопасности и ЭМС (класс C3, VFI-SS-111). | Использование в госучреждениях, банках и медицинских центрах. |
Для кого этот ИБП?
- Серверные и малые дата-центры — для надёжного питания серверов, систем хранения данных и сетевого оборудования.
- Банковская сфера и финансовые организации — для защиты критически важных систем учёта, серверов и рабочих станций.
- Объекты телеком- и транспортной инфраструктуры — для бесперебойной работы коммутаторов, маршрутизаторов и узлов связи.
- Медицинские учреждения и лаборатории — для защиты диагностического оборудования и приборов, чувствительных к качеству питания.
- Инженерные системы жилых и офисных зданий — насосное, отопительное, холодильное и промышленное оборудование.
- Системы безопасности и контроля доступа — для питания СКУД и охранных систем с увеличенным временем резерва через внешние АКБ.
Комплектация ИБП Hiden Expert HE33020XL
- Источник бесперебойного питания Hiden Expert HE33020XL — 1 шт.
- Руководство по эксплуатации — 1 шт.
- Паспорт изделия — 1 шт.
- Кабели для подключения внешних аккумуляторных батарей — 1 комплект.
Дополнительно (приобретаются отдельно): внешние аккумуляторные батареи и батарейные шкафы, SNMP-карта для удалённого мониторинга, модуль сухих контактов.
FAQ — Часто задаваемые вопросы
Q: Можно ли увеличить время автономной работы HE33020XL?
A: Да. Модель поддерживает подключение внешних аккумуляторных батарей — ёмкость и время резерва наращиваются под задачи конкретного объекта (от аварийного резерва до многочасовой автономии).
Q: Почему выбран коэффициент мощности 0,9, а не 1,0?
A: Коэффициент 0,9 обеспечивает оптимальный баланс для мощной трёхфазной нагрузки смешанного типа, давая высокую отдачу 18 кВт активной мощности при 20 кВА. Для задач, требующих полной отдачи кВт при кВА, в линейке есть модели с PF=1.
Q: Можно ли включать ИБП параллельно для резервирования?
A: Да. Поддерживается параллельная работа N+1 и N+X — система наращивает мощность и обеспечивает резервирование без остановки нагрузки.
Q: Можно ли запустить ИБП при полном отсутствии сети?
A: Да. Функция холодного старта позволяет включить ИБП и запитать нагрузку от аккумуляторных батарей даже при полном отсутствии электросети — критично для удалённых и резервных объектов.
Q: Поддерживает ли ИБП подключение дизель-генератора?
A: Да. Широкий диапазон входной частоты (40–70 Гц) и напряжения, а также возможность подключения сухих контактов позволяют корректно работать в связке с ДГУ.
Q: Как контролировать работу ИБП удалённо?
A: Через интерфейсы RS-232, RS-485 и USB, а также опциональную SNMP-карту ИБП интегрируется в централизованные системы мониторинга для удалённого контроля и оповещения.
Q: Какая гарантия на ИБП?
A: Стандартная гарантия производителя составляет 48 месяцев — подтверждение надёжности компонентов и сборки.
