Как подключить ИБП к газовому котлу?

Как подключить ИБП к газовому котлу: типы, подключение, монтаж

Всем нам знакома ситуация когда электричество вдруг внезапно пропадает. Если вы живете в доме с центральным отоплением это еще невелика беда – посидите некоторое время при свечах без телевизора и компьютера. Совсем другое дело, когда вы живете загородом в частном доме и используете для отопления энергозависимый газовый котел. Без электропитания он перестает работать, и в скором времени вы начинаете мерзнуть.

Чтобы избежать подобной ситуации, у владельца загородного дома есть возможность приобрести и установить источник бесперебойного питания для газового котла, который позволит устройству отопления продолжать функционировать до тех пор, пока напряжение в сети снова не появится. Такой вариант наиболее предпочтителен — как по простоте установки, так и по финансовой составляющей.

Если у вас простой настенный котел без сложной автоматики, напряжение в сети стабильное, и вам требуется автономная работа до 10–12 часов — в целях экономии бюджета можно обратить внимание на ИБП резервного (off-line) и линейно-интерактивного (line-interactive) типов. Для первого типа обязательно потребуется купить отдельный электронный стабилизатор напряжения.

Во всех остальных случая мы рекомендуем использовать источники бесперебойного питания on-line (с двойным преобразованием) типа.

Из каких основных блоков состоит ИБП и как он работает?:

- Инвертор

Он преобразует постоянное напряжение 12В от аккумуляторов, в переменное 220В с идеальной формой синусоиды, которое необходимо для правильной работы автоматики газового котла и системы отопления.

- Стабилизатор напряжения

Стабилизатор напряжения для газового котла используется чтобы привести низкокачественное питание электросети к уровню и виду необходимому для корректной работы электроники.

- Аккумуляторные батареи для ИБП

Один или несколько встроенных или внешних аккумуляторов накапливают заряд и в случае отключения питания в основной сети, служат источником электропитания для газового котла и других устройств системы отопления.

Как вы уже успели заметить, принцип работы ИБП довольно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда электропитание вдруг пропадает, источник бесперебойного питания переключается на работу от батарей, до тех пор пока напряжение в сети вновь не появится. При возобновлении электроснабжения, ИБП возвращается к обычному режиму работы от сети и заряду аккумуляторов.

Если вы планирует установить у себя ИБП для газового котла самостоятельно, сначала ознакомьтесь с правилами его монтажа и подключения.

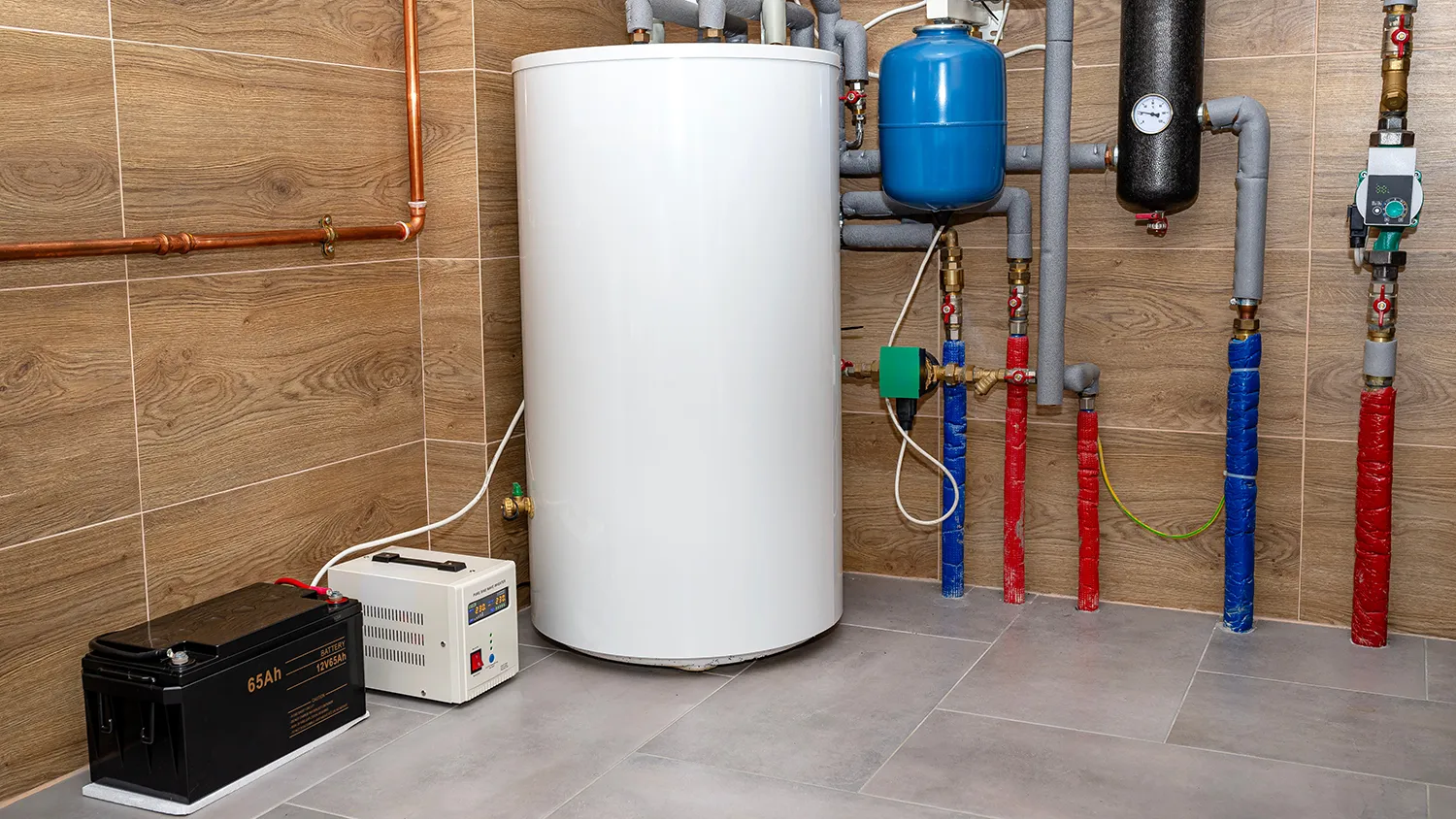

При выборе места для установки этого устройства вам необходимо учесть, что размещать ИБП и АКБ для газового котла рекомендуется в хорошо защищенных от влажности зонах.

Также необходима поддержка микроклимата в пределах 18-25 градусов по Цельсию. В этом случае емкость батарей сохраняется на максимальном уровне, благодаря чему ИБП работает длительное время.

Помещение должно быть обеспечено системой приточного вентилирования, которая будет обеспечивать эффективную очистку воздуха от газовых выделений (они образуются при электролизной реакции в АКБ).

Приступим к первому этапу монтажа - подключение батарей к ИБП. Если батарея одна, она присоединяется к источнику по принципу минус к минусу, плюс к плюсу. Если батарей несколько, то соединение делается последовательно или параллельно в зависимости от внутреннего напряжения инвертора. Обязательно перед подключением необходимо обесточить инвертор. После подсоединения клемм их нужно плотно затянуть. При включении инвертора в сеть он выведет показания на табло. Подробнее в руководстве: Как выбрать аккумулятор для ИБП — экспертный гайд.

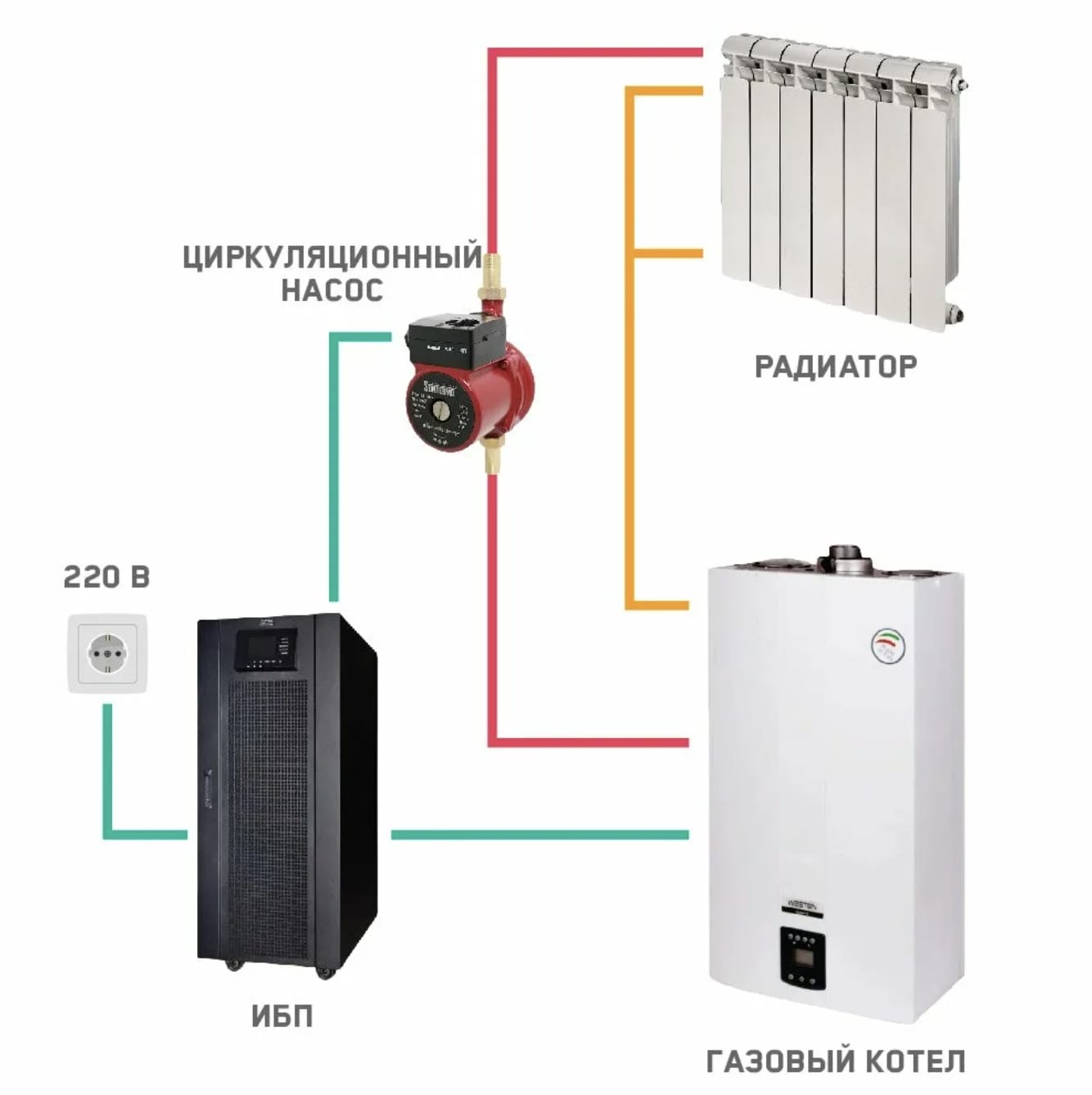

Вторым этапом является подключение ИБП к котлу. Котел необходимо обесточить и подключить к выходной розетке бесперебойника. Далее включить ИБП и котел. Если вы произвели монтаж, верно, то на табло появятся параметры: входное и выходное напряжение, процент загрузки, напряжение на аккумуляторе.

Чтобы проверить, правильно ли все работает, можно выключить автомат в щитке, создав ситуацию аварийного отключения электричества. После исчезновения питания ИБП должен показать, что входное напряжение отсутствует — 0, а выходное имеет ту же величину – 220В. Если в этих условиях отключить электроподжиг котла и снова его включить, он зажжется.

Важно! Нельзя вытаскивать вилку ИБП из розетки, имитируя отключение, так как при этом исчезает заземление. Обратите внимание, что корпуса котла и источника бесперебойного питания должны быть заземлены, причём как в розетке, так и после.

Если вы хотите отключить систему ИБП на длительный период, например на лето:

1. Выключите ИБП

2. Отсоедините батареи от ИБП

3. Обязательно раз в 3 месяца подключайте батареи к ИБП минимум на 24 часа. Это продлит срок службы аккумуляторов.

Монтаж ИБП: пошаговая инструкция

Если вы планируете установить ИБП для газового котла самостоятельно — сначала ознакомьтесь с правилами его монтажа и подключения.

Этап 1: Подключение батарей к ИБП

Если батарея одна — присоединяйте её по принципу: минус к минусу, плюс к плюсу.
Если батарей несколько — соединяйте их последовательно (для повышения напряжения) или параллельно (для увеличения ёмкости) — в зависимости от внутреннего напряжения инвертора.
Обязательно перед подключением обесточьте инвертор.
После подсоединения клемм их нужно плотно затянуть. При включении инвертора в сеть он выведет показания на табло: напряжение сети, заряд батареи, нагрузку.

Этап 2: Подключение ИБП к котлу

Котел необходимо обесточить и подключить к выходной розетке бесперебойника.
Далее включите ИБП — затем включите котел.
Если монтаж выполнен верно, на табло появятся параметры:
- Входное напряжение — 220 В
- Выходное напряжение — 220 В
- Заряд аккумулятора — 90–100%

Тестирование работы

Чтобы проверить, правильно ли всё работает — выключите автомат в щитке, создав ситуацию аварийного отключения.
После исчезновения питания ИБП должен показать:
- Входное напряжение — 0
- Выходное напряжение — 220 В

Если в этих условиях отключить электроподжиг котла и снова его включить — он зажжётся.
Если котел не запускается — проверьте: правильность подключения, тип ИБП, состояние аккумуляторов.

Важные правила эксплуатации

- Нельзя вытаскивать вилку ИБП из розетки, имитируя отключение — при этом исчезает заземление.
- Корпуса котла и ИБП должны быть заземлены — как в розетке, так и через отдельный контур.
- Размещайте ИБП и АКБ в хорошо защищённых от влажности зонах, с температурой 18–25°C — это сохраняет ёмкость батарей на максимум.
- Обязательна вентиляция — аккумуляторы выделяют газы при зарядке, особенно при перезаряде.

Как хранить ИБП на лето (длительное отключение)

Если вы не используете систему в тёплый сезон:
1. Выключите ИБП.
2. Отсоедините батареи от ИБП.
3. Обязательно подзаряжайте аккумуляторы раз в 3 месяца — минимум на 24 часа.
→ Это продлит срок службы батарей на 2–3 года.
